为您简化设计、节约空间、降低成本
JB-QBC-BS10船用火灾自动报警&机舱水基灭火复合控制系统
BS10火灾自动报警控制器
集成整船火灾报警和机舱细水雾灭火控制功能于一体
主要性能指标
同时满足《国际消防安全规则》第九章MSC.1/Circ.1387的要求,可用于A类机器处所的固定式局部水基灭火系统
线制
二总线环型分布,无极性
容量
127×8回路=1016最大编制容量
传输距离
≤1500米
二次编程
报警点除显示报警的址号,可以用文字描述报警信置场所名称
接APOLLO总线器件126*4回路
=504最大编制容量
LCD屏多信息同屏显示
中文、英文双语转换

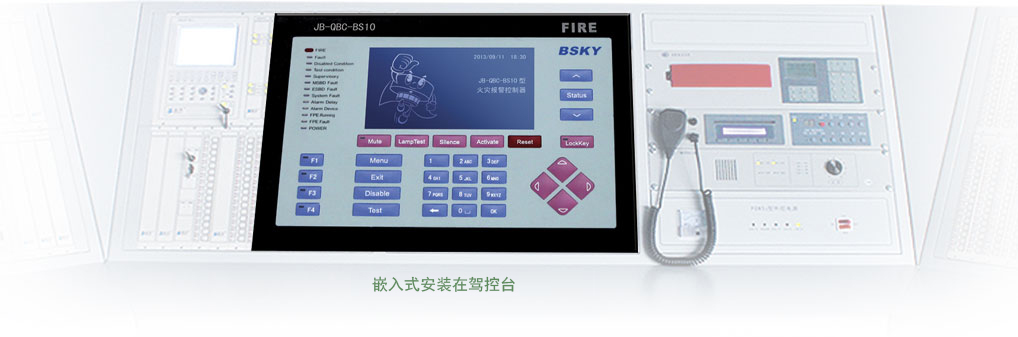

二种安装方式可选择
壁挂式、嵌入式
BS10火灾探测器
内含智能算法 ,火情判断准确可靠。
地址卡指示牌:便于巡视人员直接获得探测器地址号
BS10系统火灾探测器采用数字量传输及浮动定值处理技术,与常规火灾探测器相比其根本区别在于火灾探测器没有固定的报警阈值,当环境改变或探测器受环境污染变脏时,其内部智能算法会自动识别并调整报警阈值以适应新的环境和状态,对探测器的这种阈值漂移补偿功能使的每个火灾探测器有一个对于外界环境相对恒定的灵敏度。
BS10红外火焰探测器
红外双波段+动态闪频识别
有效抵御非燃烧引起的误报警报
探测视场角为120度的扇形圆锥区域,中心直线距离可以达到25米。
BSKY+APOLLO 中外合作的典范
BS10控制器已通过英国Apollo公司严格测试,授权可与其公司生产的XP95和Discovery系列火灾探测器进行配接。
◆ 系统特性
  • 同时满足欧盟MED指令中关于火灾报警及《国际消防安全规则》第九章MSC.1/Circ.1387使用A类机器处所的固定式局部水基灭火系统功能要求
  • 最大寻址容量:127×8回路=1016
  • 控制器和探测器均嵌入智能算法,降低系统误报率
  • 选择性探测器隔离功能、便于系统维护检修
  • 地址卡指示牌,便于巡视人员直接获得探测器地址号
  • 被监视部位可直接用文字描述替代地址号显示,更加直观
  • LCD屏多信息同屏显示,中文、英文双语转换
  • 壁挂式、嵌入式二种安装方式可选择
◆ 技术规格
JB-QBC-BS10火灾报警控制器
主电源 AC 110/220V (+10%~-15%) ,50HZ/60HZ
应急电源 AC 110/220V (+10%~-15%) ,50HZ/60HZ
船用直流备电 DC 24V(+30%~-25%)
内部蓄电池 DC 24V,2.2AH
功耗 监视状态:≤10W;报警状态:≤12W
执行标准 EN-54/2,4
回路板数目 最多2个
每块回路板的容量 4个环形回路,每个回路最多接128个报警点
手报火灾报警按钮的报警时间 ≤5s
探测器的报警时间 ≤10s
回路最大传输距离 ≤1500m
控制器与火灾显示盘通讯的最大传输距离 ≤1500m
布线方式 BS10系列报警点-2线制,无极性
BS10系列模块-4线制
灭火保护区 最多16个灭火保护区,可配置在任一独立回路
控制器输出 无源触点输出,触点容量为1A,DC30V:
   — 火警输出6组,
   — 火警延时输出1组,
   — PA输出1组,
   — 故障输出4组,
   — 电源故障输出2组,
   — 系统故障输出2组
有源输出,输出电压DC24V,最大电流1A:
   — 火警延时输出1组,
   — 门吸输出1组。
外部报警输入 无源输入触点2组
安装方式 壁挂式 / 嵌入式
火警历史记录 最多999条
其它历史记录(包括上电,故障,联动等等) 最多999条
工作温度 5℃~55℃
相对湿度(无冷凝) Max.95%
控制器尺寸 525×146×515(L×W×H)mm3
壁挂式机器重量 22Kg
机箱防护等级 IP44

JB-QBC-BS10火灾报警控制器
主电源 AC 110/220V (+10%~-15%) ,50HZ/60HZ
应急电源 AC 110/220V (+10%~-15%) ,50HZ/60HZ
船用直流备电 DC 24V(+30%~-25%)
内部蓄电池 DC 24V,2.2AH
功耗 监视状态:≤10W;报警状态:≤12W
执行标准 EN-54/2,4
回路板数目 最多2个
每块回路板的容量 4个环形回路,每个回路最多接128个报警点
手报火灾报警按钮的报警时间 ≤5s
探测器的报警时间 ≤10s
回路最大传输距离 ≤1500m
控制器与火灾显示盘通讯的最大传输距离 ≤1500m
布线方式 BS10系列报警点-2线制,无极性
BS10系列模块-4线制
灭火保护区 最多16个灭火保护区,可配置在任一独立回路
控制器输出 无源触点输出,触点容量为1A,DC30V:
   — 火警输出6组,
   — 火警延时输出1组,
   — PA输出1组,
   — 故障输出4组,
   — 电源故障输出2组,
   — 系统故障输出2组
有源输出,输出电压DC24V,最大电流1A:
   — 火警延时输出1组,
   — 门吸输出1组。
外部报警输入 无源输入触点2组
安装方式 壁挂式 / 嵌入式
火警历史记录 最多999条
其它历史记录(包括上电,故障,联动等等) 最多999条
工作温度 5℃~55℃
相对湿度(无冷凝) Max.95%
控制器尺寸 525×146×515(L×W×H)mm3
壁挂式机器重量 22Kg
机箱防护等级 IP44
JB-QBC-BS10R火灾显示盘
主电源 DC 24V(±10%)
功耗 监视状态:≤1.5W, 报警状态:≤2.4W
与控制器之间的线路长度 ≤1500M
工作温度 5℃~55℃
相对湿度(无冷凝) Max.95%
安装方式 壁挂式/嵌入式
控制器尺寸 245×102×176(L×W×H)mm3
壁挂式机器重量 22Kg
机箱防护等级 IP44

JB-QBC-BS10R火灾显示盘
主电源 DC 24V(±10%)
功耗 监视状态:≤1.5W, 报警状态:≤2.4W
与控制器之间的线路长度 ≤1500M
工作温度 5℃~55℃
相对湿度(无冷凝) Max.95%
安装方式 壁挂式/嵌入式
控制器尺寸 245×102×176(L×W×H)mm3
壁挂式机器重量 22Kg
机箱防护等级 IP44

型号 JTY-GD-BS10点型光电感烟火灾探测器 JTW-ZD-BS10点型感温火灾探测器 J-SAP-BS10手动火灾报警按钮 J-SAP-BS10WP手动火灾报警按钮
(防水型)
JTG-ZW-BS10点型红外火焰探测器
工作电压 DC 18~26V DC 18~26V DC 18~26V DC 18~26V DC 18~30V
静态功耗 ≤0.35W ≤0.35W ≤0.35W ≤0.35W ≤0.35W
报警功耗 ≤1.5mA ≤1.5mA ≤1.5mA ≤1.5mA ≤1.5mA
工作温度 -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃
相对湿度 ≤95% ≤95% ≤95% ≤95% ≤95%
重量 0.26Kg 0.26Kg 0.1Kg 0.3Kg 1.9Kg
防护等级 IP44 IP44 IP22 IP22 IP22

型号 JTY-GD-BS10点型光电感烟火灾探测器
工作电压 DC 18~26V
静态功耗 ≤0.35W
报警功耗 ≤1.5mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.26Kg
防护等级 IP44

型号 JTW-ZD-BS10点型感温火灾探测器
工作电压 DC 18~26V
静态功耗 ≤0.35W
报警功耗 ≤1.5mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.26Kg
防护等级 IP44

型号 J-SAP-BS10手动火灾报警按钮
工作电压 DC 18~26V
静态功耗 ≤0.35W
报警功耗 ≤1.5mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.1Kg
防护等级 IP22

型号 J-SAP-BS10WP手动火灾报警按钮
(防水型)
工作电压 DC 18~26V
静态功耗 ≤0.35W
报警功耗 ≤1.5mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.3Kg
防护等级 IP22

型号 JTG-ZW-BS10点型红外火焰探测器
工作电压 DC 18~30V
静态功耗 ≤0.35W
报警功耗 ≤1.5mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 1.9Kg
防护等级 IP22

型号 LIC-BS10线路隔离器 DI-BS10工作间隔离单元 IMC-BS10输入模块 RMC-BS10输入/输出模块 SMC-BS10火灾声光警报器
工作电压 DC 18~26V DC 18~26V DC 18~26V DC 18~26V DC 18~26V
回路静态功耗 ≤0.78mA ≤0.38mA ≤0.5mA ≤0.38mA ≤1mA
回路报警功耗 ≤4.6mA ≤1.5mA ≤1.5mA ≤2.6mA ≤3mA
24V静态功耗 —— ≤1.2mA ≤18mA —— ≤18mA
24V报警功耗 —— ≤10mA ≤45mA —— ≤45mA
工作温度 -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃
相对湿度 ≤95% ≤95% ≤95% ≤95% ≤95%
重量 0.2Kg 0.7Kg 0.7Kg 0.7Kg 0.7Kg
防护等级 IP44 IP44 IP22 IP44 IP44

型号 LIC-BS10线路隔离器
工作电压 DC 18~26V
回路静态功耗 ≤0.78mA
回路报警功耗 ≤4.6mA
24V静态功耗 ——
24V报警功耗 ——
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.2Kg
防护等级 IP44

型号 DI-BS10工作间隔离单元
工作电压 DC 18~26V
回路静态功耗 ≤0.38mA
回路报警功耗 ≤1.5mA
24V静态功耗 ≤1.2mA
24V报警功耗 ≤10mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.7Kg
防护等级 IP44

型号 IMC-BS10输入模块
工作电压 DC 18~26V
回路静态功耗 ≤0.5mA
回路报警功耗 ≤1.5mA
24V静态功耗 ≤18mA
24V报警功耗 ≤45mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.7Kg
防护等级 IP22

型号 RMC-BS10输入/输出模块
工作电压 DC 18~26V
回路静态功耗 ≤0.38mA
回路报警功耗 ≤2.6mA
24V静态功耗 ——
24V报警功耗 ——
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.7Kg
防护等级 IP44

型号 SMC-BS10火灾声光警报器
工作电压 DC 18~26V
回路静态功耗 ≤1mA
回路报警功耗 ≤3mA
24V静态功耗 ≤18mA
24V报警功耗 ≤45mA
工作温度 -25℃~70℃
相对湿度 ≤95%
重量 0.7Kg
防护等级 IP44
◆ 其他配件

型号 DB-BS10探测器底座 DBF-BS10探测器防水底座 LIC-BS10探测器隔离底座 SJX手动火灾报警按钮接线盒 AD-BS10地址编码器
功能描述 与BS10系列感烟感温探测器配套使用 与BS10系列感烟感温探测器和DB-BS10探测器底座配套使用,满足防水等级要求 与BS10系列感烟感温探测器配套使用,实现隔离功能 用于J-SAP-BS10手动火灾报警按钮的外露式安装 用于BS10系列总线器件的地址设定及功能测
工作温度 -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃ -25℃~70℃
尺寸 Φ103X14 mm 140X128X41 mm Φ105X28 mm 87X87X32 mm 180X109X39 mm
重量 0.1Kg 0.2Kg 0.1Kg 0.1Kg 0.4Kg

型号 DB-BS10探测器底座
功能描述 与BS10系列感烟感温探测器配套使用
工作温度 -25℃~70℃
尺寸 Φ103X14 mm
重量 0.1Kg

型号 DBF-BS10探测器防水底座
功能描述 与BS10系列感烟感温探测器和
DB-BS10探测器底座配套使用,
满足防水等级要求
工作温度 -25℃~70℃
尺寸 140X128X41 mm
重量 0.2Kg

型号 LIC-BS10探测器隔离底座
功能描述 与BS10系列感烟感温探测器配套使用,
实现隔离功能
工作温度 -25℃~70℃
尺寸 Φ105X28 mm
重量 0.1Kg

型号 SJX手动火灾报警按钮接线盒
功能描述 用于J-SAP-BS10手动火灾报警
按钮的外露式安装
工作温度 -25℃~70℃
尺寸 87X87X32 mm
重量 0.1Kg

型号 AD-BS10地址编码器
功能描述 用于BS10系列总线器件的地址设定及功能测
工作温度 -25℃~70℃
尺寸 180X109X39 mm
重量 0.4Kg

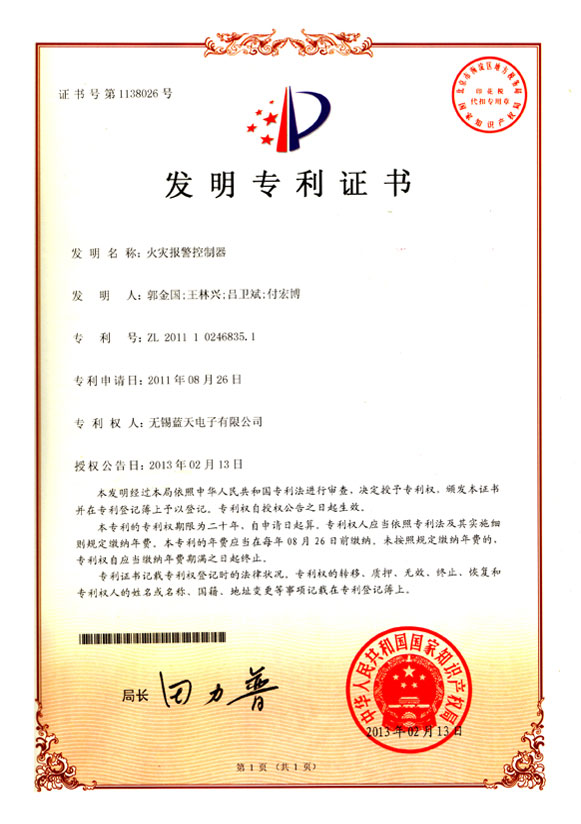

◆ 证书
