BSKY™ 压载水管理系统
船舶压载水的排放造成的污染,已被确定为是对世界海洋四大污染源之一。紫外线(UV)消毒已成为对船舶压载水消毒最成熟、可靠、有效的纯物理方法之一。
针对船舶压载水这个特定的处理对象,BSKY 专家设计了采用水力旋分过滤+超声波预处理+紫外线反应器消毒的强化物理处理技术(EPT),以强大的功能快速处理压载水而完成船舶在装卸货期间的压载和排放,其排放指标完全符合国际海事组织(IMO)以及美国海岸警卫队(USCG)的排放标准要求。
水力旋分技术与传统滤器比较
给船东带来最大的困惑 — — 过滤器堵塞问题
  • 所有压载水处理装置所用滤器内的滤网在20—50um之间,小于头发丝的直径,由此而带来滤器堵塞的问题困扰所有的用户。
  • 海洋生物中絮装或丝头生物很容易挂在这些防护网上,给反冲洗清洗带来极大的不便。
  • 当船舶吃水较深时,海底门为吸入大量的泥沙,导致过滤器的堵塞。
  • 如此精密的滤网给水流带来极大的阻力,需要很大的压力才能把水挤出过滤器,造成压载水管很大的压损。
革命性的突破 — — 水力旋分技术取代传统过滤器
  • 无滤网
  • 无维修部件
  • 扩容简单
  • 无噪音
  • 高端双相不锈钢
  • 可分散安装
  • 无运动部件
  • 无使用时间限制
  • 可倾斜不大于45度安装
超声波预处理模块
紫外线杀菌模块
  • 紫外线反应器—浮动定值跟踪技术,不随水的流速、浊度变化而影响紫外的强度,能效的最大利用化
  • 中压紫外线灯结构简单,频谱辐射范围广,强度高,最合适的压载水处理技术
  • 所有灯管工作状态实时监控,包括:灯管号、紫外线剂量、灯管运行时间,并有紫外输出、维护、告警等功能
控制装置
  • 智能控制,一键启动和停止
  • 压载泵随动跟踪智能切换
  • 对紫外线灯、紫外线灯清洗装置实时监控
  • 彩色LCD触摸屏,丰富的操作界面,中、英、日、韩四国语言
  • 维修操作实时提示
  • 所有信息存贮保存5年
◆ 运行模式

◆ 更新与发展

BSKY拥有一批具有国际水准专业在压载水处理装置方面的科研团队,通过计算机仿真(液体流态、光分布等)来进行系统设计,和多次生物测试验证符合美国USCG测试标准及IMO新G8标准的产品,专业设计高效能的紫外线消毒和管理系统,包括UV电源及控制系统。

更先进的UV反应器设计
通过模拟UV反应器内每一滴水(取直径为50μm像素组成的网格)获得一致的UV照射能量,使我们新一代的紫外反应器在紫外能量利用上和老的UV反应器相比较其RED(Reduction Equivalent Dose )获得了高达1.45倍的能效。同时此反应器已进入USCG以及IMO NEW G8型式认可的测试,并获得了令人满意的结果。

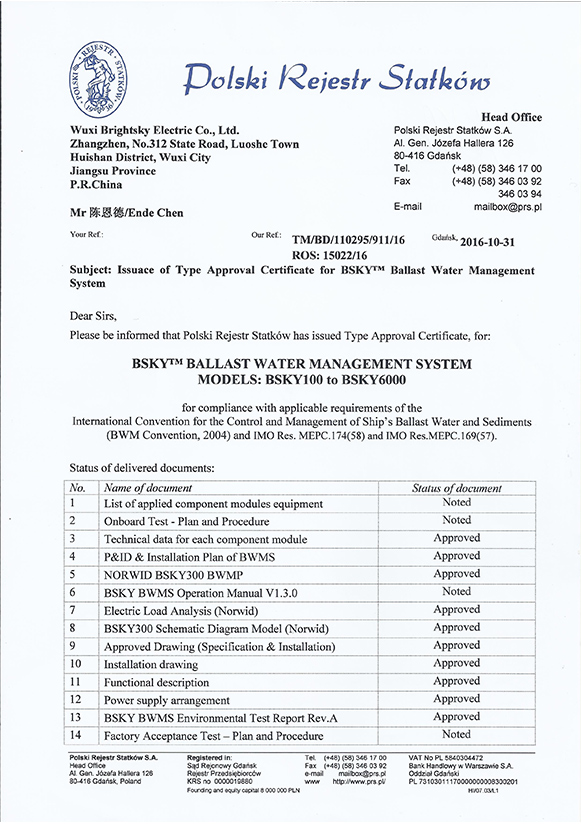

美国海岸警卫队(USCG)及IMO新G8型式认可

BSKY 已和美国海岸警卫队(USCG)指定的独立实验室KR签订了USCG型式认可合同,在韩国KOMERI实验平台进行岸基实验。
试验方法采用美国海岸警卫队指定检测方法 — — FDA/CMFDA测试方法,同时也符合美国环境保护署(EPA)的环境技术认证(ETV)的要求。

◆ 安装实例

截止2017年底,我们已有装船的数量分布在中国142艘、日本32艘、德国30艘、新加坡26艘、其它国家和地区24艘,共计254艘实船使用的案例,其中新建船177艘,改造船77艘。

实船安装案例 ( 新造船 177 )

Ship Owner China Malaysia Singapore
Ship Type Bulk Carrier 7K PC LPG Carrier
Pump Capacity 1000m3 / h x 2 200m3 / h x 2
100m3 / h x 2
300m3 / h x 2
Model BSKY1000x2 set
Skid Type
BSKY400EX x 1
BSKY100 x 1
BSKY300 x 1 set
Skid Type
Installation Location Engine Room Pump Room
Engine Room
Engine Room
Shipyard China China Japan
Class DNV ABS BV

Ship Owner China
Ship Type Bulk Carrier
Pump Capacity 1000m3 / h x 2
Model BSKY1000x2 set
Skid Type
Installation Location Engine Room
Shipyard China
Class DNV

Ship Owner Malaysia
Ship Type 7K PC
Pump Capacity 200m3 / h x 2
100m3 / h x 2
Model BSKY400EX x 1
BSKY100 x 1
Installation Location Pump Room
Engine Room
Shipyard China
Class ABS

Ship Owner Singapore
Ship Type LPG Carrier
Pump Capacity 300m3 / h x 2
Model BSKY300 x 1 set
Skid Type
Installation Location Engine Room
Shipyard Japan
Class BV
Ship Owner Korea Japan Singapore
Ship Type Container Cement Carrier LPG Carrier
Pump Capacity 300m3 / h x 2 200m3  / h x 2 300m3 / h x 2
Model BSKY300 x 1 set
Semi Skid Type
BSKY 400 x 1
Skid Type
BSKY300 x 1 set
Skid Type
Installation Location Engine Room Engine Room Engine Room
Shipyard Korea Japan Japan
Class KR NK BV


Ship Owner Korea
Ship Type Container
Pump Capacity 300m3 / h x 2
Model BSKY300 x 1 set
Semi Skid Type
Installation Location Engine Room
Shipyard Korea
Class KR

Ship Owner Japan
Ship Type Cement Carrier
Pump Capacity 200m3  / h x 2
Model BSKY 400 x 1
Skid Type
Installation Location Engine Room
Shipyard Japan
Class NK

Ship Owner Singapore
Ship Type LPG Carrier
Pump Capacity 300m3 / h x 2
Model BSKY300 x 1 set
Skid Type
Installation Location Engine Room
Shipyard Japan
Class BV
Ship Owner Germany Germany Greece
Ship Type Container Bulk Carrier LEG Carrier
Pump Capacity 500m3/ h x 2 700m3/ h x 2 150m3/ h x 2
Model BSKY500 x 1 set
Skid Type
BSKY 700 x 2
Skid Type
BSKY250 x 1 set
Skid Type
Installation Location Engine Room Engine Room Engine Room
Shipyard China China Korea
Class GL LR DNV


Ship Owner Germany
Ship Type Container
Pump Capacity 500m3 / h x 2
Model BSKY500 x 1 set
Skid Type
Installation Location Engine Room
Shipyard China
Class GL

Ship Owner Germany
Ship Type Bulk Carrier
Pump Capacity 700m3  / h x 2
Model BSKY 700 x 2
Skid Type
Installation Location Engine Room
Shipyard China
Class LR

Ship Owner Greece
Ship Type LEG Carrier
Pump Capacity 150m3 / h x 2
Model BSKY250 x 1 set
Skid Type
Installation Location Engine Room
Shipyard Korea
Class DNV

实船安装案例 ( 改造船 77 )

Ship Owner MOL(Japan)
Ship Type VLGC
Pump Capa. 750m3 / h x 2
Model BSKY1500Ex x 1 set
Installation Location Engine Room

Ship Owner MOL(Japan)
Ship Type VLGC
Pump Capa. 750m3 / h x 2
Model BSKY1500Ex x 1 set
Installation Location Engine Room
Ship Owner Carl Buettner (Germany)
Ship Type Chemical Tanker
Pump Capa. 450m3 / h x 2(Framo)
Model BSKY500Ex x 1 set
Installation Location On Deck

Ship Owner Carl Buettner (Germany)
Ship Type Chemical Tanker
Pump Capa. 450m3 / h x 2(Framo)
Model BSKY500Ex x 1 set
Installation Location On Deck
Ship Owner DCKK(Japan)
Ship Type 95K Bulk Carrier
Pump Capa. 2000 m3 / h x 2
Model BSKY2000 x 2 set
Installation Location Engine Room

Ship Owner DCKK(Japan)
Ship Type 95K Bulk Carrier
Pump Capa. 2000 m3 / h x 2
Model BSKY2000 x 2 set
Installation Location Engine Room
Ship Owner CP Offen(Germany)
Ship Type 4100TEU Container
Pump Capa. 500m3 / h x 2
Model BSKY500 x 1 set(Skid)
Installation Location Engine Room

Ship Owner CP Offen(Germany)
Ship Type 4100TEU Container
Pump Capa. 500m3 / h x 2
Model BSKY500 x 1 set(Skid)
Installation Location Engine Room
◆ 系统规格及配置
型号 流量
[m/hr]
水力旋分预滤器 超声波预滤器 紫外线模块 系统功耗
[KW]
BSKY100 100 CY10×1 US25 UV406 16.6
BSKY150 150 CY08×2 / CY12×1 US25 UV406 24.0
BSKY200 200 CY08×3 / CY10×2 / CY12×1 US25 UV406 31.7
BSKY250 250 CY08×4 / CY10×2 US25 UV406 38.9
BSKY300 300 CY08×4 / CY10×3 / CY12×2 US25 / US35 UV408 42.6
BSKY350 350 CY08×5 / CY10×3 / CY12×2 US35 UV412 50.5
BSKY400 400 CY08×5 / CY10×4 / CY12×2 US35 UV412 57.4
BSKY450 450 CY08×6 / CY10×4 / CY12×3 US35 UV412 64.9
BSKY500 500 CY08×7 / CY10×4 / CY12×3 US35 UV512 43.3
BSKY600 600 CY10×5 / CY12×3 US35 UV512 49.3
BSKY700 700 CY10×6 / CY12×4 US35 / US45 UV512 57.8
BSKY800 800 CY10×7 / CY12×4 US45 UV512 63.8
BSKY900 900 CY10×7 / CY12×5 US45 UV512 71.0
BSKY1000 1000 CY10×8 / CY12×5 US45 / US50 UV518 82.0
BSKY1100 1100 CY10×9 / CY12×6 US50 UV518 89.7
BSKY1200 1200 CY10×10 / CY12×6 US50 UV518 96.9
BSKY1300 1300 CY10×10 / CY12×7 US50 UV518 102.3
BSKY1400 1400 CY10×11 / CY12×7 US50 UV518 111.0
BSKY1500 1500 CY10×12 / CY12×8 US50 UV518 122.3
型号:BSKY100
流量[m/hr]:100
水力旋分预滤器:CY10×1
超声波预滤器:US25
紫外线模块:UV406
系统功耗[KW]:16.6
型号:BSKY150
流量[m/hr]:150
水力旋分预滤器:CY08×2 / CY12×1
超声波预滤器:US25
紫外线模块:UV406
系统功耗[KW]:24.0
型号:BSKY200
流量[m/hr]:200
水力旋分预滤器:CY08×3 / CY10×2 / CY12×1
超声波预滤器:US25
紫外线模块:UV406
系统功耗[KW]:31.7
型号:BSKY250
流量[m/hr]:250
水力旋分预滤器:CY08×4 / CY10×2
超声波预滤器:US25
紫外线模块:UV406
系统功耗[KW]:38.9
型号:BSKY300
流量[m/hr]:300
水力旋分预滤器:CY08×4 / CY10×3 / CY12×2
超声波预滤器:US25 / US35
紫外线模块:UV408
系统功耗[KW]:42.6
型号:BSKY350
流量[m/hr]:350
水力旋分预滤器:CY08×5 / CY10×3 / CY12×2
超声波预滤器:US35
紫外线模块:UV412
系统功耗[KW]:50.5
型号:BSKY400
流量[m/hr]:400
水力旋分预滤器:CY08×5 / CY10×4 / CY12×2
超声波预滤器:US35
紫外线模块:UV412
系统功耗[KW]:57.4
型号:BSKY450
流量[m/hr]:450
水力旋分预滤器:CY08×6 / CY10×4 / CY12×3
超声波预滤器:US35
紫外线模块:UV412
系统功耗[KW]:64.9
型号:BSKY500
流量[m/hr]:500
水力旋分预滤器:CY08×7 / CY10×4 / CY12×3
超声波预滤器:US35
紫外线模块:UV512
系统功耗[KW]:43.3
型号:BSKY600
流量[m/hr]:600
水力旋分预滤器:CY10×5 / CY12×3
超声波预滤器:US35
紫外线模块:UV512
系统功耗[KW]:49.3
型号:BSKY700
流量[m/hr]:700
水力旋分预滤器:CY10×6 / CY12×4
超声波预滤器:US35 / US45
紫外线模块:UV512
系统功耗[KW]:57.8
型号:BSKY800
流量[m/hr]:800
水力旋分预滤器:CY10×7 / CY12×4
超声波预滤器:US45
紫外线模块:UV512
系统功耗[KW]:63.8
型号:BSKY900
流量[m/hr]:900
水力旋分预滤器:CY10×7 / CY12×5
超声波预滤器:US45
紫外线模块:UV512
系统功耗[KW]:71.0
型号:BSKY1000
流量[m/hr]:1000
水力旋分预滤器:CY10×8 / CY12×5
超声波预滤器:US45 / US50
紫外线模块:UV518
系统功耗[KW]:82.0
型号:BSKY1100
流量[m/hr]:1100
水力旋分预滤器:CY10×9 / CY12×6
超声波预滤器:US50
紫外线模块:UV518
系统功耗[KW]:89.7
型号:BSKY1200
流量[m/hr]:1200
水力旋分预滤器:CY10×10 / CY12×6
超声波预滤器:US50
紫外线模块:UV518
系统功耗[KW]:96.9
型号:BSKY1300
流量[m/hr]:1300
水力旋分预滤器:CY10×10 / CY12×7
超声波预滤器:US50
紫外线模块:UV518
系统功耗[KW]:102.3
型号:BSKY1400
流量[m/hr]:1400
水力旋分预滤器:CY10×11 / CY12×7
超声波预滤器:US50
紫外线模块:UV518
系统功耗[KW]:111.0
型号:BSKY1500
流量[m/hr]:1500
水力旋分预滤器:CY10×12 / CY12×8
超声波预滤器:US50
紫外线模块:UV518
系统功耗[KW]:122.3

* 说明:
1、本规格仅供参考,如有变更恕不另行通知
2、更多规格配置以船级社型式认可证书为准

◆ 营运船加装解决方案

逆向工程技术(3D扫描)在营运船加装BWMS过程中使部件定位及预制管件更加精准,更有缩短施工周期、减少管材浪费、提高工效之优势!

◆ 全球服务网络
Location Company PIC TEL E-mail
China Wuxi Brightsky Electronic Co., Ltd. Mr. Nan Dezhe 86 51083301797 tech03@bsky.cn
China Guangzhou Shunhai life saving appliances Co., Ltd. Mr.L.H.Chen 86 2062801063 shunhai@public.guangzhou.gd.cn
Taiwan Wei Ming Tsusho Co. Mr. Frank Tsai 886 933-366-846 frank.nkmtw@msa.hinet.net
Korea KOSCO Co., Ltd. Mr. B.J. Kim 82 51 405 6880 bsky@koscokorea.com
Japan Nagasaki Marine Service Co., Ltd. Mr. Nishimura 81 95 814 1263 nishimura@nmsco.co.jp
Kunimori Engineering Works Co., Ltd. Mr. Liu pingjian 81 3 3437 5022 liu@kunimori.co.jp
Unitra Maritime Co., Ltd Mr. Shu Tsuyoshi 81 3 35957671 shu@unitra.co.jp
Singapore Seadragon Technologies Pte Ltd Mr. Wilson Wang 65 63165830 sdtech@singnet.com.sg
India Marintech safety and shipping corporation Mr. Hiteshkumar 9819303509 info@marinetechss.com
Thailand JS Maritime Mr. Colin SEO 66 2 320 7702~4 mail@jsmaritime.com
UAE Metromac Mr. Lijesh C K 971 4 563 6100 lijesh@metromac.com
Maritronics Mr. Philip Cherian 971 4 8830233 philip.cherian@maritronics.com
Germany Maresystems GmbH Mr.Michael Steinbach 49 40 89727330 m.steinbach@maresystems.com
Netherland I&C Services B.V. Mr.Fausto Tumolo 31(0)78 691 30 00 f.tumolo@iandc.nl
United Marine Services Group BV Mr.Alexander Hardenberg alexhardenberg@umsg.eu
GIBRALTAR PETRIK NAVAL GIBRALTAR Mrs. Tsvetanka Tsankova 34 622 188 297 tt@petriknaval.com
USA Breakwater International Mr. Dieter Liebich 1 (310) 518 1718 dl@bkwint.com
Breakwater International California LLC Mr. Sascha Sohrabati 1 (310) 518 1718 texas@bkwint.com
Russia JSC "Unitech Marine" Mr. Sergey Savchenko 7 914 7024415 office@unitech.vl.ru
Location: China
Company: Wuxi Brightsky Electronic Co., Ltd.
PIC: Mr. Nan Dezhe
TEL: 86 51083301797
E-mail: tech03@bsky.cn
Location: China
Company: Guangzhou Shunhai life saving appliances Co., Ltd.
PIC: Mr.L.H.Chen
TEL: 86 2062801063
E-mail: shunhai@public.guangzhou.gd.cn
Location: Taiwan
Company: Wei Ming Tsusho Co.
PIC: Mr. Frank Tsai
TEL: 886 933-366-846
E-mail: frank.nkmtw@msa.hinet.net
Location: Korea
Company: KOSCO Co., Ltd.
PIC: Mr. B.J. Kim
TEL: 82 51 405 6880
E-mail: bsky@koscokorea.com
Location: Japan
Company: Nagasaki Marine Service Co., Ltd.
PIC: Mr. Nishimura
TEL: 81 95 814 1263
E-mail: nishimura@nmsco.co.jp
Location: Japan
Company: Kunimori Engineering Works Co., Ltd.
PIC: Mr. Liu pingjian
TEL: 81 3 3437 5022
E-mail: liu@kunimori.co.jp
Location: Japan
Company: Unitra Maritime Co., Ltd
PIC: Mr. Shu Tsuyoshi
TEL: 81 3 35957671
E-mail: shu@unitra.co.jp
Location: Singapore
Company: Seadragon Technologies Pte Ltd
PIC: Mr. Wilson Wang
TEL: 65 63165830
E-mail: sdtech@singnet.com.sg
Location: India
Company: Marintech safety and shipping corporation
PIC: Mr. Hiteshkumar
TEL: 9819303509
E-mail: info@marinetechss.com
Location: Thailand
Company: JS Maritime
PIC: Mr. Colin SEO
TEL: 66 2 320 7702~4
E-mail: mail@jsmaritime.com
Location: UAE
Company: Metromac
PIC: Mr. Lijesh C K
TEL: 971 4 563 6100
E-mail: lijesh@metromac.com
Location: UAE
Company: Maritronics
PIC: Mr. Philip Cherian
TEL: 971 4 8830233
E-mail: philip.cherian@maritronics.com
Location: Germany
Company: Maresystems GmbH
PIC: Mr.Michael Steinbach
TEL: 49 40 89727330
E-mail: m.steinbach@maresystems.com
Location: Netherland
Company: I&C Services B.V.
PIC: Mr.Fausto Tumolo
TEL: 31(0)78 691 30 00
E-mail: f.tumolo@iandc.nl
Location: Netherland
Company: United Marine Services Group BV
PIC: Mr.Alexander Hardenberg
TEL:
E-mail: alexhardenberg@umsg.eu
Location: GIBRALTAR
Company: PETRIK NAVAL GIBRALTAR
PIC: Mrs. Tsvetanka Tsankova
TEL: 34 622 188 297
E-mail: tt@petriknaval.com
Location: USA
Company: Breakwater International
PIC: Mr. Dieter Liebich
TEL: 1 (310) 518 1718
E-mail: dl@bkwint.com
Location: USA
Company: Breakwater International California LLC
PIC: Mr. Sascha Sohrabati
TEL: 1 (310) 518 1718
E-mail: texas@bkwint.com
Location: Russia
Company: JSC "Unitech Marine"
PIC: Mr. Sergey Savchenko
TEL: 7 914 7024415
E-mail: office@unitech.vl.ru
◆ 证书
荣获 荣获
国家重点新产品证书 CCS型式认可
高新技术产品认定证书 LR型式认可
多个国家和地区的发明专利: BV型式认可
中国(专利号:2010800041745) RS型式认可
美国(专利号:9181109) KR型式认可
欧盟(专利号:2412627) 利比里亚政府型式认可
日本(专利号:5780609) IMO许可
韩国(专利号:10-0947558) USCG(AMS)认可
EPT(PCT/CN2010/07750) JG 型式认可)

COPYRIGHT © 2018 无锡蓝天电子股份有限公司 ALL RIGHT RESERVED. 版权所有 未经许可不得使用、转载、摘编。
《中华人民共和国电信与信息服务业务经营许可证》 苏ICP备11076333号-1
